礦用隔爆型照明信號綜合保護裝置型號：ZBZ-4.0/1140（660）M

發布時間： 2013-08-17　　點擊次數： 1058次

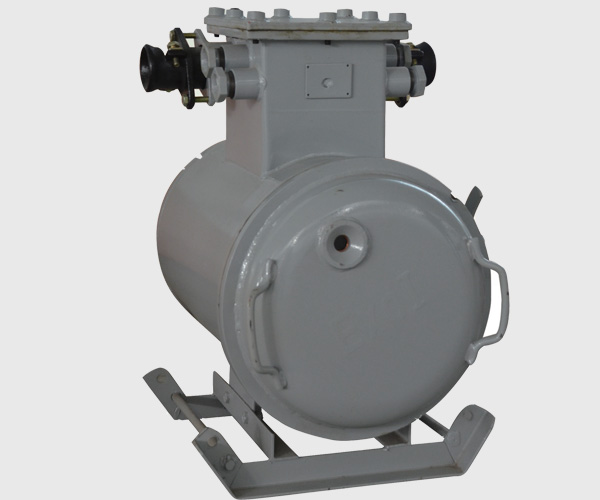

產品名稱：礦用隔爆型照明信號綜合保護裝置
產品型號：ZBZ-4.0/1140（660）M

礦用隔爆型照明信號綜合保護裝置型號：ZBZ-4.0/1140（660）M
1　概述
1.1　范圍
ZBZ-4.0/1140（660） M礦用隔爆型照明信號變壓器綜合保護裝置（以下簡稱綜合裝置），該保護裝置于具有爆炸性氣體環境甲烷及煤塵的煤礦井下，在133V的供電網路中供照明及信號負載的電源，具有控制及短路、過載與漏電保護作用。
1.2　條件
（1）海拔高度不過1000米；
（2）周圍介質溫度為-20℃— +40℃；
（3）周圍介質相對濕度不大于95％（25℃）；
（4）可用于有煤塵、瓦斯危險的礦井中；
（5）在無足以腐蝕金屬和破壞緣的氣體或蒸汽的環境中；
（6）在無強烈顛簸振動以及安裝位置與垂直面的傾斜不過15度的地方；
（7）在具有防火和雨雪侵襲的地方；
（8）電源為交流50Hz、額定電壓為1140；660V的系統中。
1.3　防爆型式：礦用隔爆型
防爆標志: ExdIMb
1.4產品型號及其含義

1.5產品執行標準：GB3836-2011 MT/T1123-2011 Q/AT065-2012
2　技術特性
2.1　基本參數：
2.1.1　綜合裝置的主要技術參數見表1和表2。
表1　

型號	主要變壓器參數
型號	額定容量（kVA）	額定電壓 V	額定電流 A	接線方式	允許溫升K	緣等級
ZBZ-4.0/1140（660）M	4.0	1140、660/133	3.49、6.1/17.36	Y△/△	85	B

表2

選用電纜截面	照明電纜保護距離m	信號電纜保護距離m
	ZBZ-4.0M	ZBZ-4.0M
	電流整定20A	電流整定5.
6.0	600	1800
4.0	400	1400
2.5	250	850
1.5	150	600
1.0	100	400
